En diciembre de 2012 inicié un proyecto de construcción de un barco blindado de la Unión durante la Guerra Civil Americana, en escala 28 mm, que pretendía compartir en un par de foros. Construí la torreta, pero luego el proyecto se quedó en el olvido.
Cuando hace unos meses, ya con el astillero a pleno rendimiento, decidí retomar el proyecto de Ironclads de esa época, la torreta de la "Clase Passaic" seguía allí esperándome, tras 10 años, con la confianza de que finalmente vería la luz. Hoy puedo deciros que el barco ha sido completado!!!
Las fotos originales del proyecto se han perdido en el viejo ordenador y en el servidor de la extinta Picassa Web, así que solo os puedo mostrar las versiones en tamaño pequeño de lo que subí en su momento:
Éste es el aspecto de la torreta de un Ironclad/Monitor de la Clase Passaic, de 1862. Obviamente, el parecido con una caja porta-cedés es más que evidente, así que requisé una en el trabajo y me puse manos a la obra: (000)
Los barcos de esta clase parecen una tabla de planchar con una torreta en el medio: (001)
Coincidió que por aquellos entonces conseguí este par de figuras de segunda mano en un mercadillo organizado por la tienda "Quimera". Ahora forman parte de mi colección de minis de vaqueros para "Dead Man's Hand": (002)
Para hacer los remaches, no se me ocurrió otra idea que usar cabezas de alfileres cortadas con los alicates: (003)
Para asegurarme de que el efecto era el deseado, hice una prueba marcando unas cuantas filas: (004)
Con el mini-taladro manual hice los agujeritos pertinentes: (005)
Con alicates de punta fui colocando las cabezas de los alfileres: (006)
Y como el aspecto me pareció lo bastante aparente, decidí seguir adelante con el proyecto: (007)
Para ello iba a necesitar cantidades ingentes de remaches, cual orko suberil: (008)
Y saqué unas plantillas con la disposición de los remaches para asegurarme de que quedaba todo rectito: (009)
Hice lo mismo para las troneras de los cañones: (010)
Que por cierto son dos bolis de plástico de diverso calibre: (011)
Hacer los agujeros de las troneras me costó lo suyo: (012)
Y más o menos llegué hasta ahí, y lo dejé olvidado en la vitrina hasta que hace unas semanas retomé el proyecto, construí buena parte del CSS Palmetto State, el CSS Atlanta enterito y estando a medias con el CSS Texas se me ocurrió que la Unión se merecía una segunda oportunidad. Al hacer la bandera y colocar un par de figuras los ánimos volvieron con renovadas fuerzas: (013)
Pero un barco de estas características requiere un material acorde. El cartón grueso que he estado utilizando hasta ahora no pega con la torreta. Así que rebuscando en mi proveedor oriental habitual he dado con la solución: bandejas de lámina de plástico fina a un precio asequible: (014)
El material es de calidad, muy fino, y con una acabado en plata, pero por el reverso lleva una capa de pintura gris más que apropiada para cualquier proyecto naval militar moderno. Retiramos los bordes con la cuchilla y obtenemos una bonita lámina con la que trabajar: (015)
El material nos permite dibujar a lápiz, así que vamos a hacer una prueba de blindaje de casamata de ironclad confedereado: (016)
El esquema de planchas queda muy aparente: (017)
Con el contrafilo de una cuchilla X-Acto sin punta y la ayuda de una regla de metal vamos marcando las líneas: (018)
Para mí el aspecto es más que decente: así que vamos a seguir con ello: (019)
Como siempre, empezamos con la base/falsa quilla, hecha con cartón piedra: (020)
Para el corte, usamos la cuchilla triangular primero y luego el cutter: (021)
Unimos las dos piezas con la pistola de pegamento fundido y ya tenemos lista la base: (022)
Marcamos como es tradición el número de casco; ya llevo la friolera de 18 barcos en escala 28mm y de diferentes épocas: (023)
Para darle la altura necesaria a la cubierta, usamos cartón pluma: (024)
Cortado a la medida y pegado, nos hace mejor idea del aspecto que tendrá el barco al final: (025)
Vamos a comenzar con el blindaje; y lo primero que haremos serán los bordes remachados. Así que dibujamos el esquema en lámina de plástico y cortamos a medida: (026)
Con el mini-taladro manual hacemos unos cuantos agujeritos de prueba y presentamos las cabezas de alfiler; es aspecto es esperanzador: (027)
Para la cubierta en sí marcaremos los paneles de blindaje con la cuchilla, pero sin remaches: (028)
Hay que preparar munición, así que alicates de corte y vamos separando las cabezas de alfiler que harán de remaches y a su vez guardamos las puntas, que nos podrán servir en el futuro para pinear o quién sabe para qué: (029)
Mirad que aspecto más hermoso la de mi pila de remaches...: (030)
Pegamos las tiras de plástico en el flanco del barco: (031)
No quedan nada mal: (032)
Colocamos todos los elementos que tenemos hechas hasta ahora para la foto de progreso de rigor: (033)
La unión de las diferentes piezas quedará disimulada con los propios remaches: (034)
Con un punzón volvemos a marcar cada agujerito, para facilitar la colocación de los remaches: (035)
Una gotita de SuperGlue asegura cada uno en su sitio; sin embargo, la diferente calidad de los alfileres hace que el acabado no sea perfecto: (036)
Con los alfileres asomando, me parezco a mi querido abuelo Enrique, que tenía una zapatería a medida, cuyo nombre he adoptado yo para mi Blog: (037)
Seguimos poco a poco avanzando con las filas de remaches: (038)
Y finalmente completamos todo el perímetro! Foto del aspecto del barco con sus flancos blindados terminados: (039)
Ahora hay que preparar la cubierta principal, así que lo primero es sacar la silueta en cartón grueso para que sirva de plantilla y de soporte firme para las planchas de plástico: (040)
La colocamos en su sitio para comprobar que todo encaja como debe: (041)
Tenemos que preparar muchas planchas de blindaje, así que sacamos más láminas de plástico de las bandejas: (042)

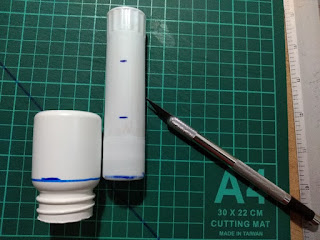

Además tenemos que preparar el resto de elementos de la cubierta, como la chimenea. Usaremos un bote de pastillas y un tubo de pegamento: (043)
En la cubierta hay una serie de escotillas articuladas, así que usaremos chinquetas y pequeños recortes de plástico: (044)
En la chimenea, marcamos las zonas en las que añadiremos los detalles: (045)
Para la torreta tenemos que preparar un eje sobre el que pueda rotar como la de verdad. Usamos un mango de madera del grosor apropiado: (046)
Una peana redonda de MDF y un sobrante de impresión 3D nos darán la base sobre la que girará el invento: (047)
Seguimos con la cubierta, dibujando las planchas de blindaje: (048)
En total son 8 secciones de lámina de plástico que habrá que detallar y cortar a medida: (049)
Para ello sacamos primero un patrón en papel: (050)
En restos de las bandejas, dibujamos algunas de las piezas extra que nos servirán para detallar la cubierta, como los accesos a las escotillas, o los registros del ancla y del timón: (051)
Todos los elementos añadidos deben estar claramente identificados en la plantilla de la cubierta, para no cometer errores. Nos hemos inspirado en el modelo real, pero al ser nuestro barco algo más corto de lo que debería, hemos omitido algunos de los detalles: (052)
En popa tenemos la posición de la chimenea, los controles del timón, y un montón de registros más:(053)
Con el contrafilo de la cuchilla marcamos con mucho cuidado cada plancha de blindaje: (054)
Las bisagras y cierres de las tapas de registro, hechas con lámina fina de plástico: (055)
Pegadas sobre las chinchetas con SuperGlue: (056)
Colocadas sobre la cubierta no dan el efecto que esperaba; ya veremos más adelante qué hago con ellas:(057)
Con unos cuantos remaches más detallamos la tapa de acceso al alojamiento del ancla: (058)
Poco a poco vamos detallando cada parte de la cubierta: (059)
Para acomodar los alfileres, hacemos taladros en la cubierta: (060)
Con la misma lámina que estamos usando para hacer el blindaje, reproducimos las bridas de sujeción de la chimenea, aseguradas con sus propios remaches: (061)
En el centro del barco, hacemos un agujero para acomodar el eje de rotación de la torreta: (062)
A popa, el acceso al timón tendrá también sus propios remaches, que llegarán hasta la base de cartón: (063)
Lo mismo en proa: (064)
Siempre tengo problemas a la hora de pegar cosas; nunca acierto con el pegamento correcto, y el SuperGlue es mi enemigo declarado (me pego siempre más lo dedos que las piezas en cuestión). Así que vamos a probar este pegamento de silicona líquida: (065)
Hacemos una prueba con un recorte de lámina de plástico sobre el cartón. Pegar, pega, pero no es especialmente cómodo de aplicar: (066)
El timón de esta clase de barcos se controlaba con unas cadenas que salían del blindaje de la cubierta por una especie de troneras. Para replicarlas, usamos un trozo de trama de plástico de maqueta, detallada con tres tipos diferentes de brocas: (067)
Así quedan las piezas una vez terminadas: (068)
En los accesos a las escotillas, usaremos marcos de plástico fino y malla de mosquitera: (069)
Vamos pegando las secciones de cubierta, y nos aseguramos de que todo queda a nivel con unos buenos tomos de peso: (070)
Mientras se seca, sacamos algunos de los detalles que nos faltan, como los soportes de las banderas: (071)

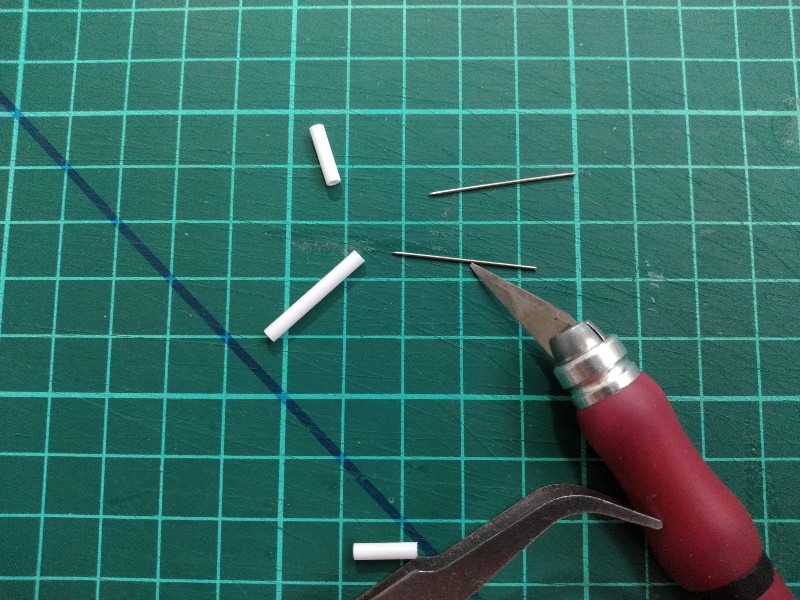

Un tubo de bastoncillo para los oídos, un trozo de palillo redondo y dos tramos de alfiler y ya lo tenemos: (072)
A proa los barcos unionistas llevaban el "Jack" o banderolada de la Armada, así que lo reproducimos de la mejor manera posible: (073)
Otro elemento que nos hará falta son los soportes de amarre de sogas en cubierta. Los hacemos con clavos, lámina de plástico, y los sobrantes de sacar taladros: (074)
Juntamos aparte todos estos detalles hasta que terminemos la cubierta: (075)
En la torreta, nos habíamos dejado sin hacer las escotillas de acceso del techo. Con unos recortes de plancha de plástico y trozos de alfileres reproducimos su aspecto: (076)
Y así quedan colocadas en su sitio: (077)
Toda la cubierta está finalmente colocada: (078)
Y la chimenea ya tiene todos sus detalles añadidos: (079)
Como en otras ocasiones, seguimos las notas que suelo sacar al principio de cada proyecto. Como podéis ver, este barco lleva nada más y nada menos que 1133 remaches!!! (080)
Un barco no puede combatir sin su tripulación, así que vamos a preparar cuatro figuras para darle algo de vida. Ya que estamos dedicando tanto tiempo a detallar la cubierta, les haremos una peanas que emulen el aspecto de ésta, así que usamos los mismo materiales: (081)
Las minis son una mezcla de oficiales británicos (harán las veces de Yankees) y dos marineros de la ACW de la marca First Rank, que son poses repetidas de la tripulación que tengo en marcha para los barcos confederados. Les retiramos la peana integral de metal, con mucho esfuerzo y dolor: (082)
Y así quedan sobre sus peanas especiales. Disculpas por lo quemada que ha salido la foto...: (083)

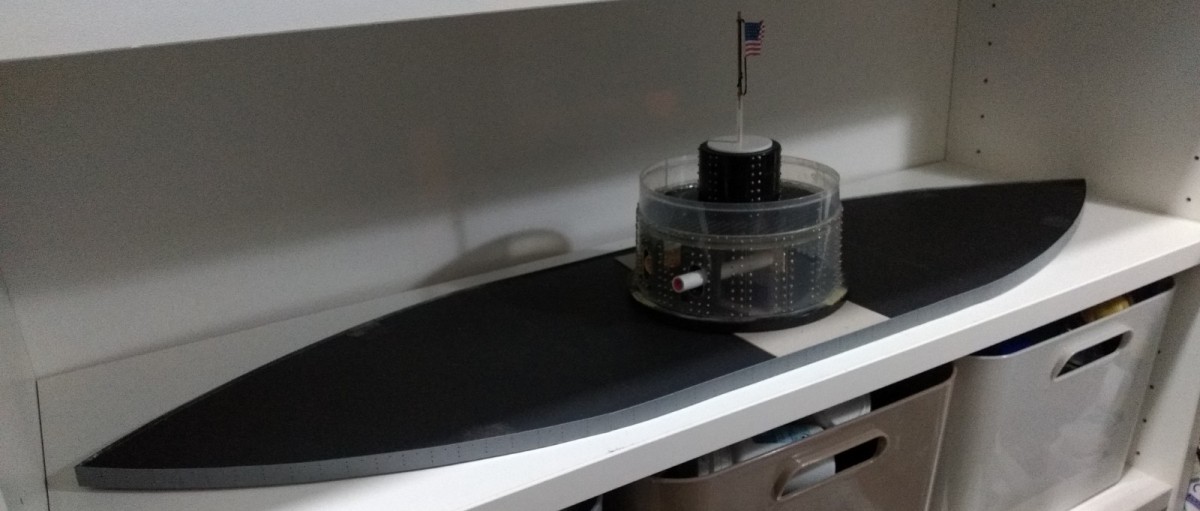

Aprovecho para mostraros las nuevas estanterías del IKEA que he tenido que añadir a mi taller, para acomodar el creciente número de cascos de barcos sin terminar que se me acumulan: (084)
Afinamos los bordes de la cubierta para que se amolde lo mejor posible a los flancos. En una próxima ocasión lo haré al revés, primero pondrá la cubierta y luego seguiré el perfil con los flancos (ahora veo que habría sido mucho más fácil así): (085)

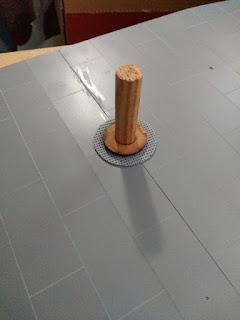

Pegamos en su sitio el eje de la torreta: (086)
Y la escotilla del ancla, con sus remaches: (087)
Comenzamos a montar el resto de elementos, como los accesos a las cubiertas inferiores: (088)
Así va quedando la sección de popa. De momento no le voy a poner las cadenas de control del timón: (089)
Más y más elemento añadidos en cubierta, ¡ya queda poco!: (090)
La altura de las escotillas no me convencía demasiado, así que la aumentamos con un cerco hecho con maderitas: (091)
Sobre ellas pegamos los marcos de plástico y queda mucho más a mi gusto: (092)
Hacemos taladros para montar los amarres de cabos de cubierta: (093)
Pegamos el resto de elementos fijos (solo la torreta, la chimenea y las banderas serán de quita y pon, para facilitar el transporte): (094)
Las tapas de los registros no me convencían, así que he retirado los soportes, dejando solo el cierre, y he hecho nuevas bisagras con trocitos de plasticard: (095)
Y por fin todos los elementos del barco están en su sitio; el USS Nahant puede surcar las aguas: (096)
Las líneas tan particulares de este tipo de barco blindado me parecen preciosas, ¿qué opináis?:(097)
Vista desde proa con una marinero para ver la escala. El barco mide 75 centímetros de eslora por 20 de manda, todo un mastodonte para mis astilleros: (098)

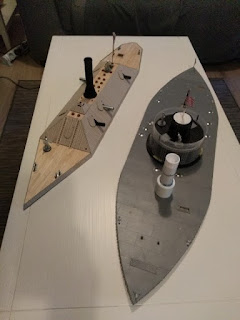

Aquí podéis ver al Nahant escoltando al Atlanta, ambos barcos tienen una líneas muy particulares: (099)
En esta vista se pueden apreciar las sustanciales diferencias de diseño de los barcos enfrentados: (100)
El aspecto externo y de acabados también es distinto; madera y cartón para la confederación, plástico y metal para la unión: (101)
En la historia real, el Nahant fue capturado antes de que terminara la guerra cuando se enfrentó precisamente al Nahant y a su buque gemelo el Weehawken: (102)
Ahora solo queda pintar la criatura; consultando la información disponible sobre esta clase de barcos blindados, vemos que cada uno tenía su propio esquema, para ayudar en su identificación. Solo dos barcos de toda la serie llevaban el anillo blindado contra francotiradores que nosotros le hemos puesto en la torreta al nuestro: (103)
Así será el aspecto, más o menos, que tendrá el Nahant. La cubierta en gris plomo, la torreta en negro con el anillo blindado superior en verde, y la chimenea en negro con su tercio superior en blanco: (104)
No sé si me pondré a pintarlo ahora o volveré con el Texas o los trirremes, pero en cualquier caso (y tras 10 años de espera) este barco ha dado un auténtico avance...
¡Espero que os haya gustado!
