'Sirena', trirreme ateniense en escala 28mm

 Saludos de nuevo... (000)

Volvemos a la carga con el proyecto del juego "Trierarca". Y para ello necesitamos barcos con los que jugar, así que los astilleros dejan la Guerra Civil Americana y se pasan a las Guerras del Peloponeso...

Desde hace más de un año teníamos planteada la quilla de una trirreme ligera ateniense, número de casco R-014, que se había quedado en el olvido: (001)

Vamos a terminarla, pero en vez de dejar la fila de remeros superior al descubierto (como era mi intención) ahora la vamos a completar con la cubierta superior de madera, algo que los atenienses hicieron con muchas de sus trirremes después de la batalla de Salamina.

Levantamos la crujía y la cubierta inferior: (002)

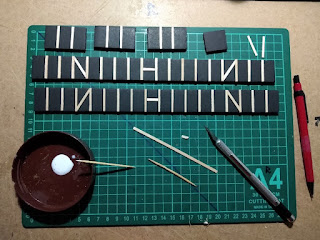

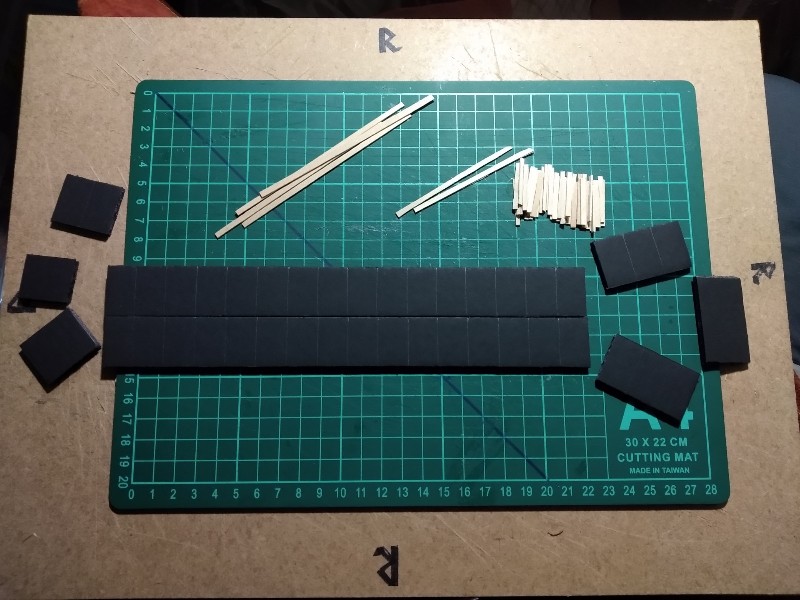

Para el pasillo central, usamos como siempre cartón pluma negro y maderitas: (003)

El suelo del pasillo hay que recubrirlo de tablas, cortadas a medida: (004)

Simulamos un patrón de vigas de refuerzo: (005)

Vamos pegando la tablazón del suelo, y cortamos la silueta externa con la cuchilla: (006)

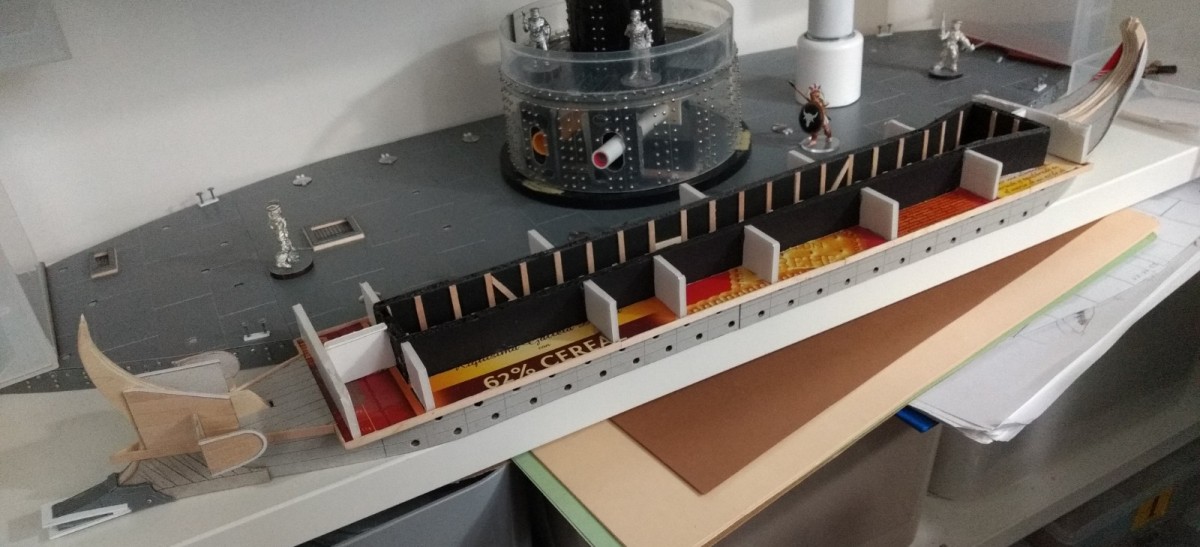

Una vez secas las paredes y el suelo, los colocamos en su sitio con pegamento fundido: (007)

Y así queda la 'trinchera' terminada: (008)

La sensación de profundidad nos la muestra este aguerrido hoplita: (009)

Vamos ahora con la cubierta superior; Trazamos su planta en cartulina fina: (010)

Para no cortar demasiadas maderitas, las colocamos primero encima para hacernos una idea de cuántas nos harán falta: (011)

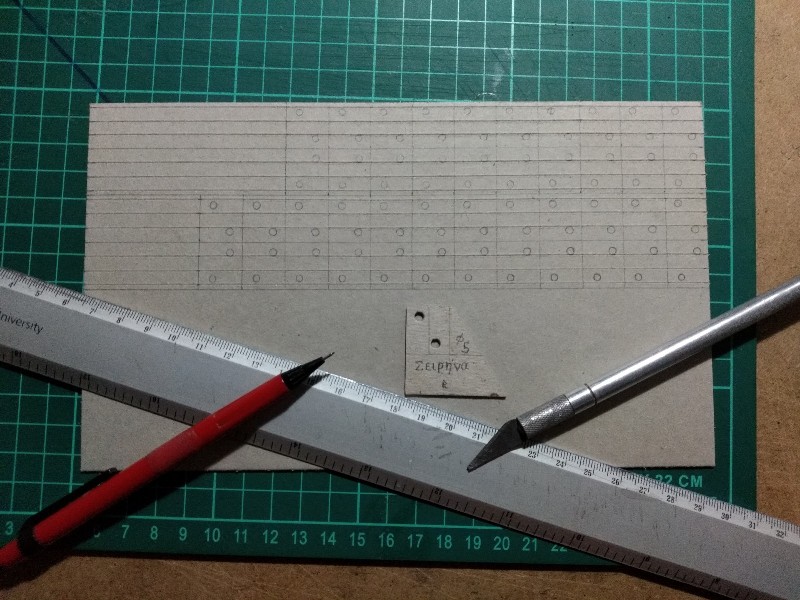

Para las filas de remeros confeccionamos una plantilla: (012)

Con ella trazamos todas las filas de remos: (013)

Y así quedan los flancos con las dos filas inferiores: (014)

Con papel y unos alfileres sacamos el patrón de la forma del remate de popa: (015)

Reproducimos la silueta en cartón grueso y le damos algo de textura: (016)

Con el mismo sistema sacamos el soporte del espolón de proa: (017)

La prueba con cartón grueso no me convence demasiado, sobre todo para los flancos del barco, así que sacamos una nueva copia pero esta vez en cartón fino: (018)

Y así quedan las nuevas piezas una vez terminadas: (019)

Las vamos pegando en los flancos de la nave: (020)

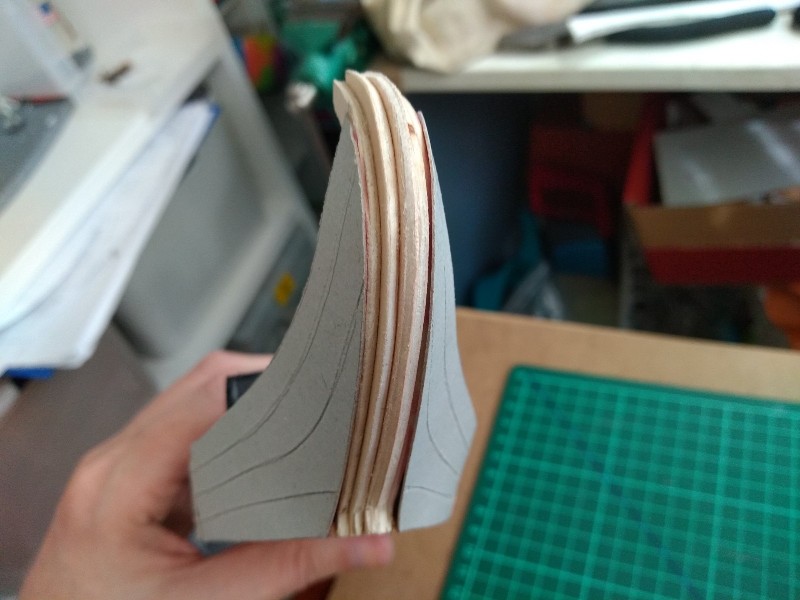

En la zona de popa, es más complicado que coja bien la forma: (021)

En la proa utilizamos las piezas de cartón grueso: (022)

Conviene poner un poco de pegamento fundido por dentro para reforzar la estructura: (023)

En el codaste tenemos que ajustar los flancos al suelo de la cubierta inferior, que queda "al aire": (024)

Sacamos un "suelo" para la fila superior de remeros, hecho con cartón grueso de caja de galletas: (025)

La zona de cubierta expuesta la hacemos con cartón fino texturizado: (026)

Y hacemos lo mismo a proa, en la zona de las anclas: (027)

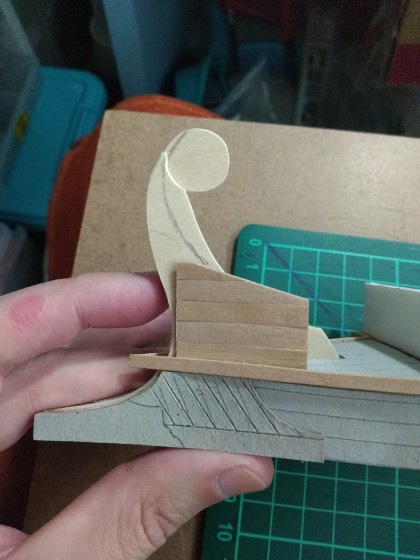

Pegamos la pieza en su sitio, siguiendo la curva ascendente del remate del codaste: (028)

En proa, sin embargo, va plana: (029)

En el borde del suelo de la fila superior de remeros, pegamos un cerco de remate de madera: (030)

Un detalle de dicho cerco: (031)

Pegamos en su sitio y colocamos cuadernas de refuerzo: (032)

Aquí podemos ver que la propia estructura interior del barco entorpece la posición de los remos. Es algo que tendremos que evitar en las siguientes naves: (033)

Para las defensas de proa, usamos el sistema de cartón de soporte para la tablazón: (034)

Y para el espolón, vamos a probar con el plástico gris fino que usamos en anteriores proyectos: (035)

Una vez seco y recortado a medida, el conjunto de piezas tiene este aspecto: (036)

El remate de proa circular que planteé en su momento no me acababa de convencer, así que como aún estamos a tiempo, vamos a corregirlo por un perfil más tradicional: (037)

Cortamos con la cuchilla, y colocamos todos los elementos que hemos terminado en esta fase, como las defensas de las anclas y el espolón de proa, con sus aletas de plasticard: (038)

A popa, pegamos un remate de cartón fino en el borde del casco, para que siga el perfil de las bancadas de remos: (039)

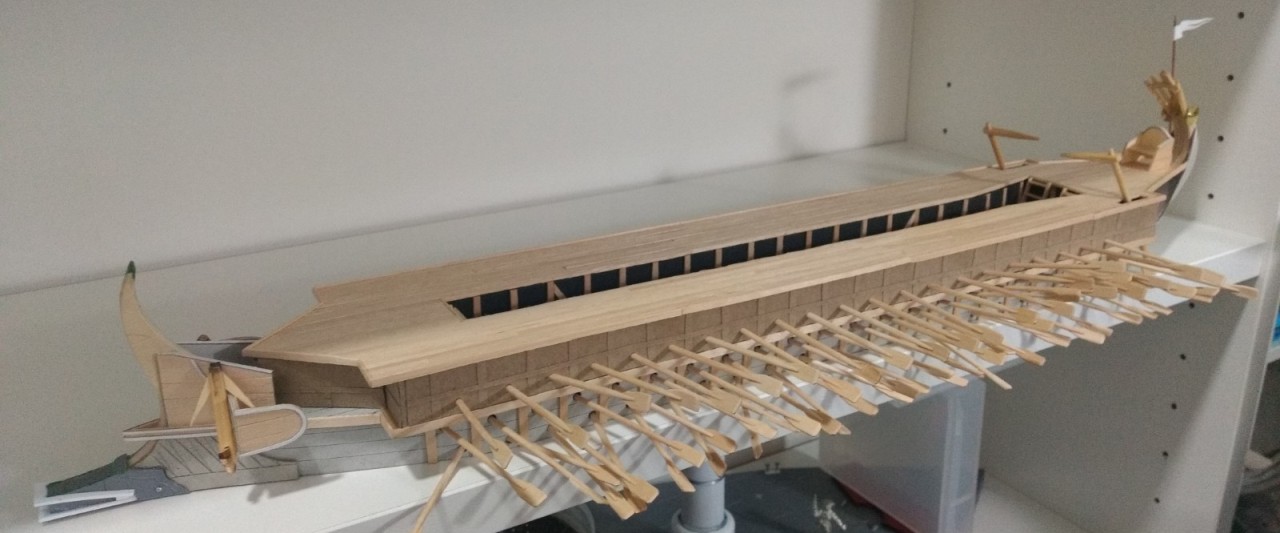

Y así luce la "Sirena" antes de acometer el último nivel de remos: (040)

Vamos a reproducir la toldilla superior con cartón fino, y vamos a aprovechar para dar más detalle a las dos filas inferiores, con maderitas cortadas a medida: (041)

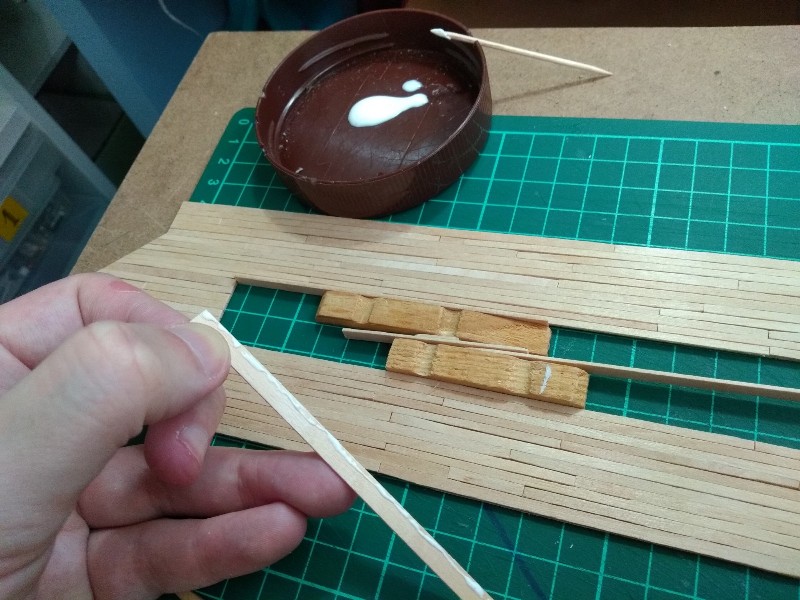

Mientras, vamos pegando la tablazón en la cubierta superior: (042)

El efecto de las pieles que protegían a los remeros lo conseguimos con tiras de cartulina fina marrón, simulando los refuerzos cosidos sobre la estructura: (043)

Así quedan las diferentes secciones antes de pegar: (044)

Nos ayudamos de unas pinzas de madera para asegurarnos de que queda todo bien pegado: (045)

Éste es el aspecto de la cubierta superior una vez terminada, y seca la tablazón: (046)

Con la regla de metal y una cuchilla bien afilada cortamos el perfil de cada sección, el pozo central y el alojamiento de los timones: (047)

Por todo el perímetro pegamos un zócalo fino de remate y de refuerzo: (048)

Como podéis ver, en esta trirreme el zócalo interior lo hemos cortado al ras: (049)

Mientras se secan otras piezas, vamos sacando otros elementos necesarios; un patrón de papel y ya tenemos las plantillas para sacar el asiento del trierarca: (050)

Pegamos maderitas sobre el patrón copiado en cartulina amarilla: (051)

Mientras, pegamos la cubierta en su sitio y dejamos secar con un buen peso encima: (052)

Una vez secas las piezas y recortado el sobrante de madera, vamos pegando las piezas del sillón: (053)

En el borde superior y en los reposabrazos pegamos un remate decorativo hecho con cartón fino blanco: (054)

Y así queda el asiento del comandante de la trirreme: (055)

Me ha gustado mucho cómo ha quedado, pero seguiré probando formas y detalles para que no haya dos iguales en mis barcos: (056)

Vista superior con el aspecto de la cubierta principal pegada en su sitio: (057)

Las líneas de la "Sirena" son muy similares a las de la "Agregousa", aunque tienen sus pequeñas diferencias. Sin embargo, son las que más me convencen, así que iré replicando este sistema en las siguientes trirremes atenienses que haga: (058)

El pasillo central en todo su esplendor: (059)

Tenemos que hacer la decoración del remate del codaste; para ello usamos palillos y trocitos de madera cortados a medida para replicar el diseño de "cola de langosta": (060)

Al contrario que en la "Reina Gorgo" o en la "Lykaina", he puesto solo 5 brazos en vez de 7, para dar variedad: (061)

En el "nervio" central haremos un pequeño taladro que nos permita luego encajar el estandarte de batalla: (062)

Reproducimos el resto de elementos que nos faltan para completar la nave; las anclas, escaleras (no hay manera de que no me quede siempre alguna torcida), soportes de los mástiles y finalmente los remos/timones: (063)

Solo nos quedan un par de detallitos, corregir con masilla verde los desperfectos del remate de proa y del espolón, y añadir algún perfil más de cartón blanco fino en la zona de las anclas: (064)

¡Y por fin la tenemos terminada! La Sirena, en todo su esplendor, y con el complemento de remos de la banda de babor...: (065)

Estoy particularmente satisfecho del aspecto de la zona de popa, remate del codaste y banderola: (066)

Igualmente, creo que el nuevo remate de proa queda mejor, y el sistema para decorar los soportes de las anclas y el espolón los utilizaré en las tres próximas trirremes atenienses que tengo proyectadas: (067)

He subido a mi cuenta de Instagram (@eltallerdeemilque) un vídeo con la nave llena de hoplitas...

Próximamente añadiré más tripulaciones a la colección, y quién sabe si este mes seré capaz de dejar un par de barcos completamente terminados y con sus peanas de movimiento para empezar la primera fase de pruebas del juego...

Hagamos libaciones a los Dioses para que así sea...

¡Nos vemos!
